easy joint


PU Zahnriemen mit easy joint
so stark wie eine verschweißte Verbindung

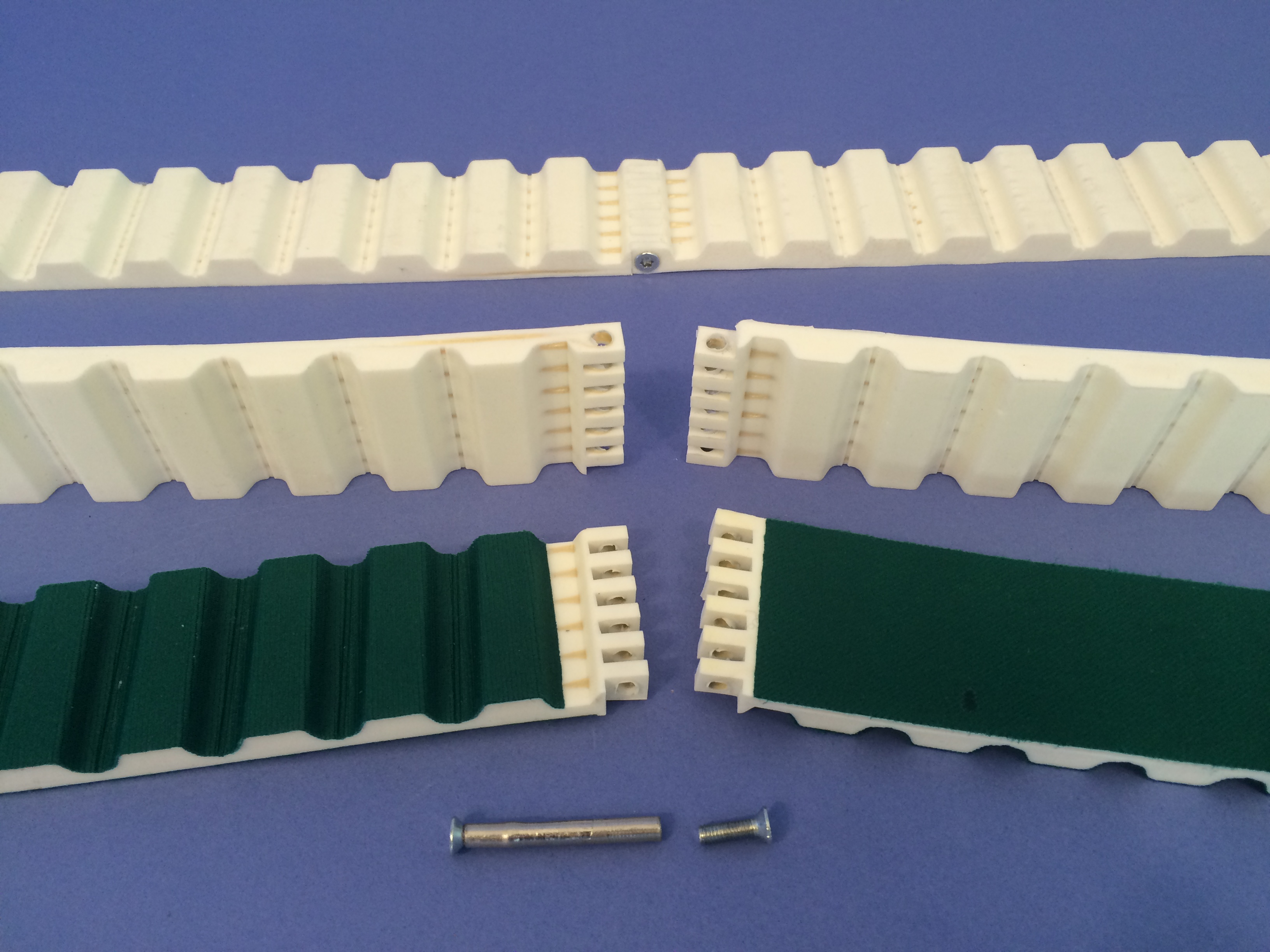

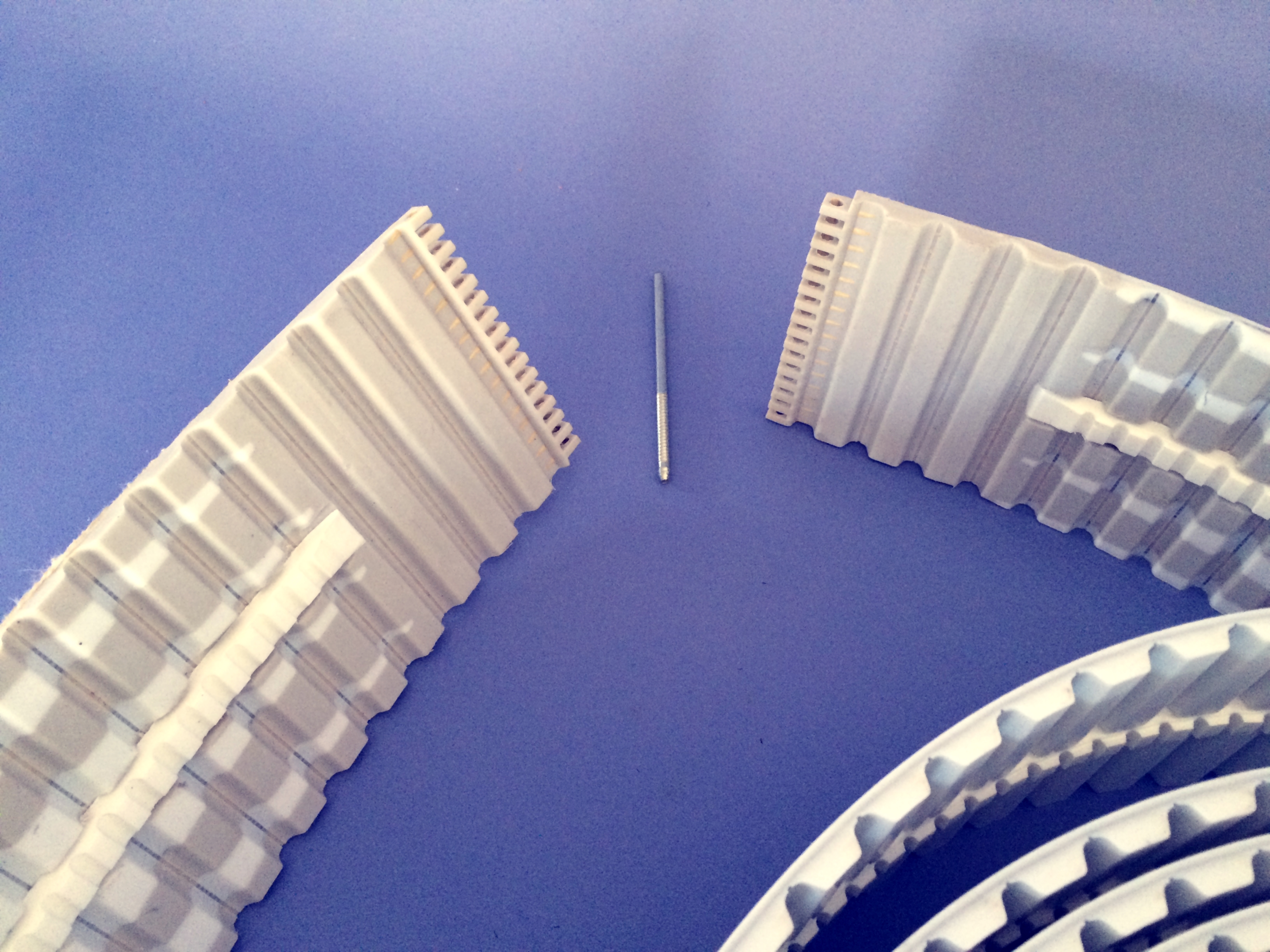

easy joint Zahnriemen-Verbinder sind die perfekte Lösung, zur schnellen und einfachen
mechanischen Endlosverbindung von PU Zahnriemen. Durch eine in die Zahnriemenenden
eingeschweißte Polyurethane Gelenkachse werden Zahnriemen mit einem Edelstahl Pin
endlos verbunden.

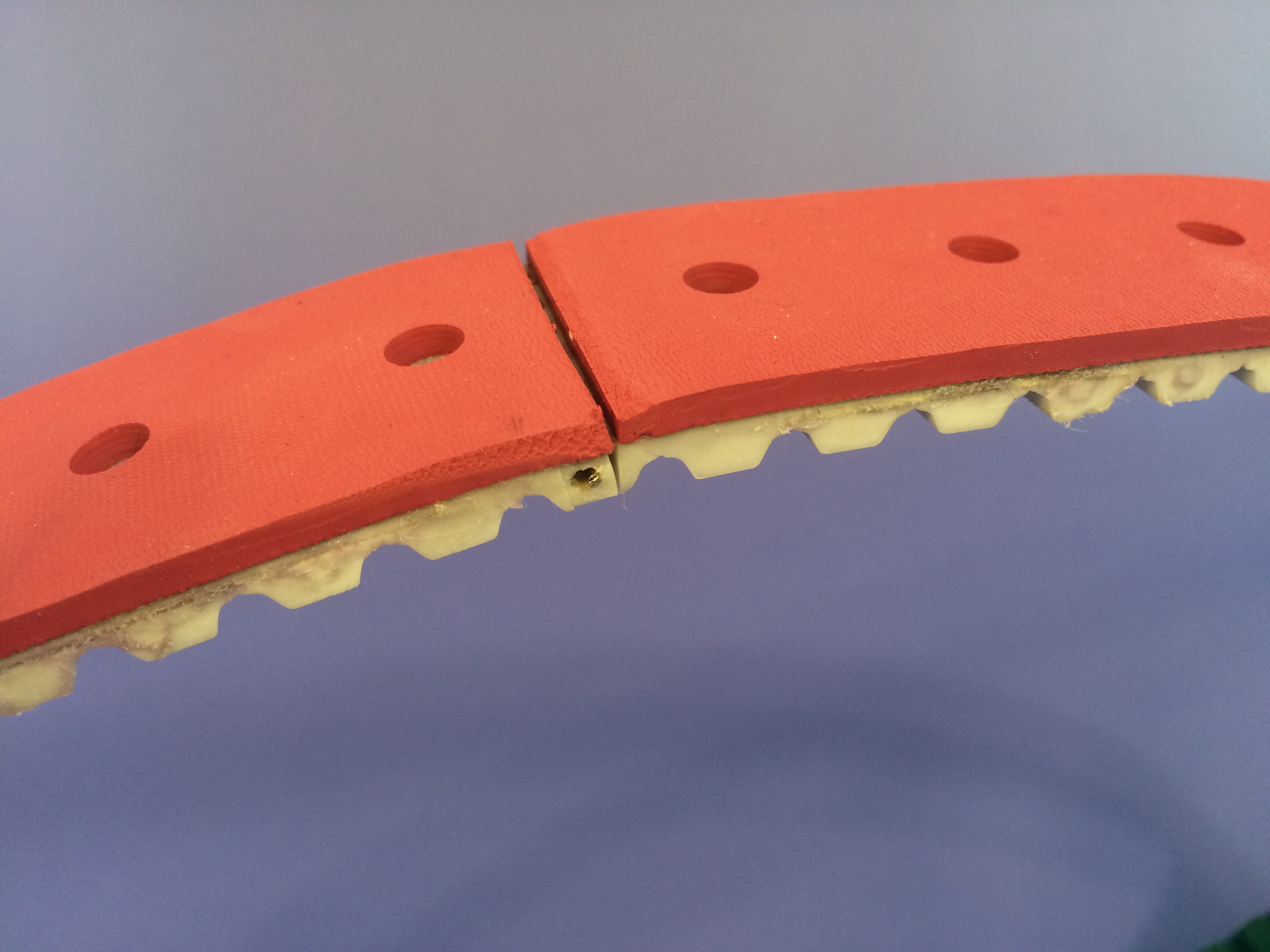

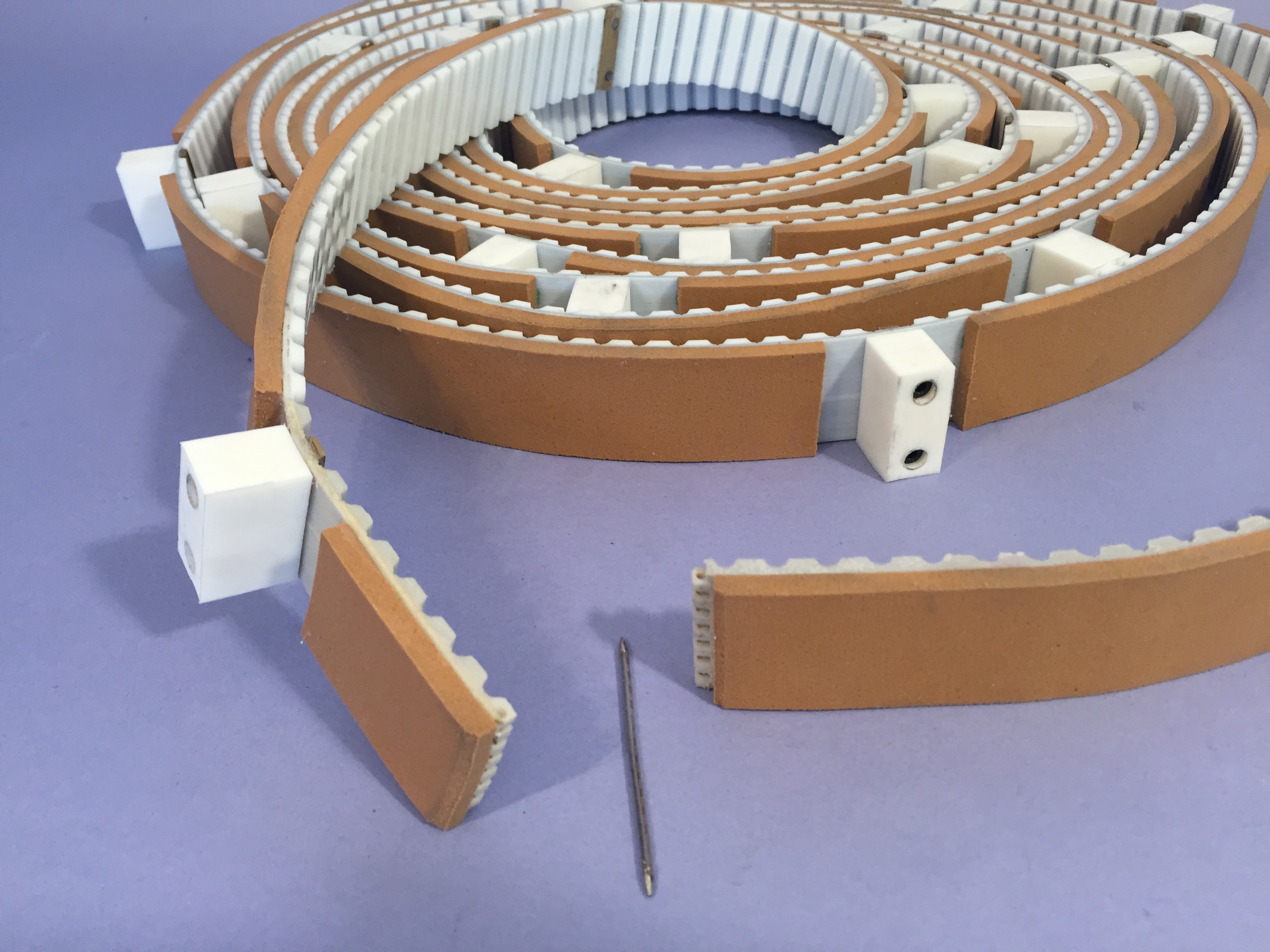

Schnell und einfach. easy joint Zahnriemen-Verbinder können mit allen unseren
Beschichtungen und Oberflächenbearbeitungen, sowie unseren Führungssystemen
kombiniert werden.

Die Zugfestigkeit und Standzeit ist höher als bei allen anderen mechanischen Zahnriemen-
Verbindungssystemen.

  • Teilungen:           H / T10 / AT5 / AT10 / T20 / AT20 / 8M / 14M
  • Standard:            Polyurethane 90° Shore A grau
  • Ausführungen:  Standard, PAZ, PAR

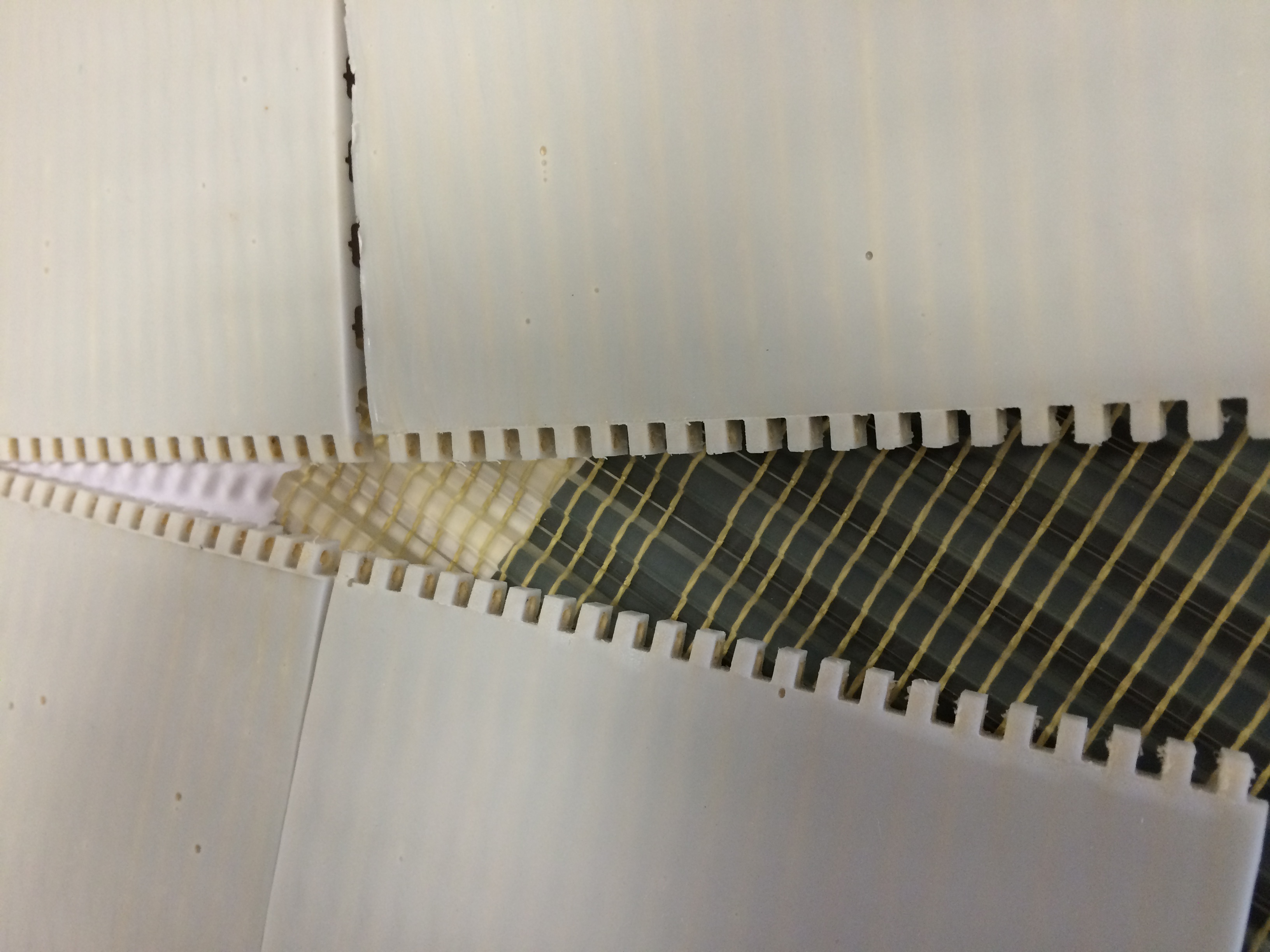

  • Zugstrang:          ein Polymerzugstrang rundum den Pin in jedem Zahngelenk, parallel angeordnet
  • Breite:                  von 10 bis 150mm, (Breitzahnriemen auf Anfrage möglich)
