Taperlock Buchsen


Taperlock-Spannbuchsen

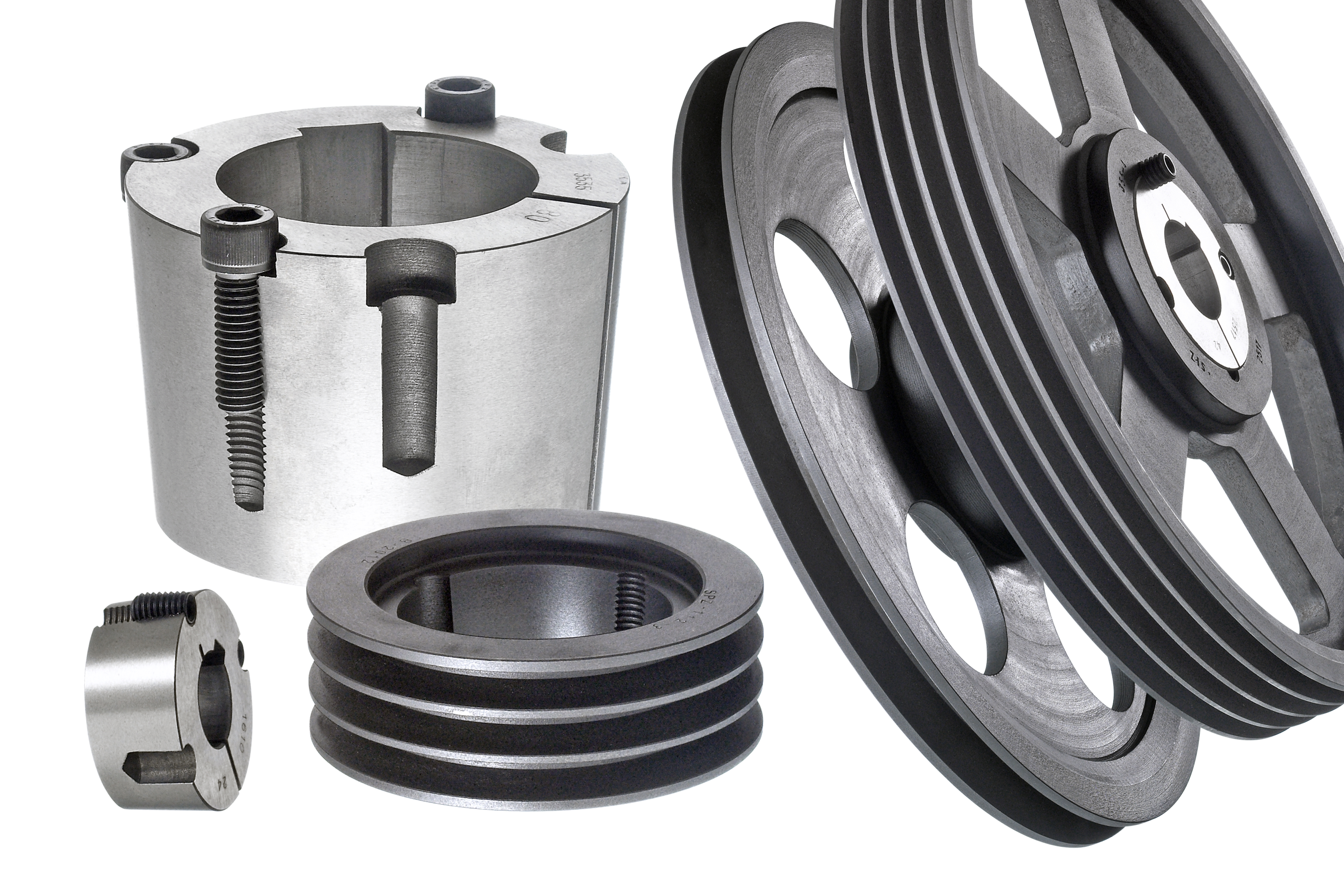

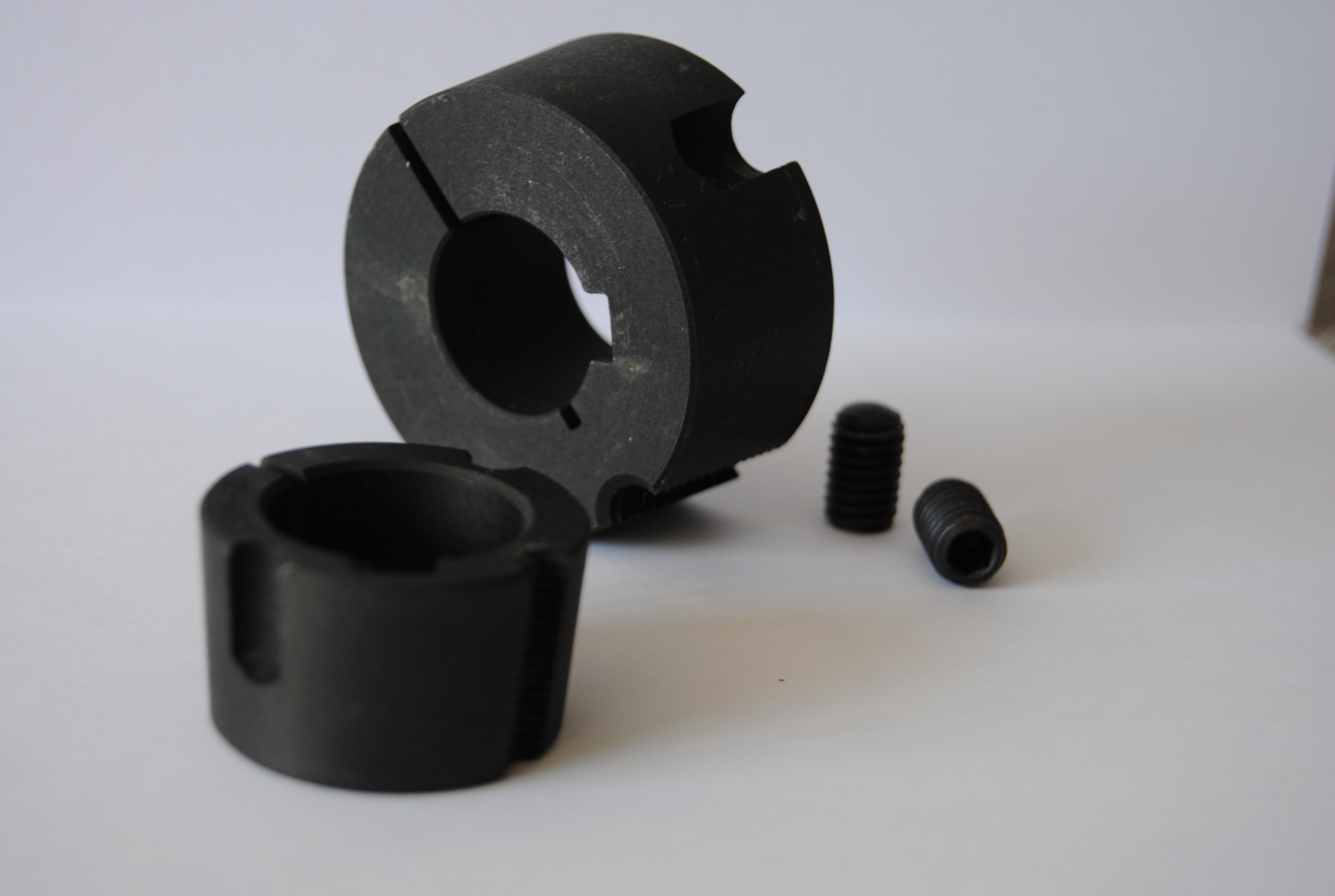

Taperlock-Spannbuchsen sind das standardisierte, handelsübliche Maschinenelement zur Herstellung kraftschlüssiger Welle-Nabe-Verbindungen von Zahnscheiben. Die konisch geschlitzte Spannbuchse mit Passfedernut nach DIN 6885, dient der einfachen Befestigung von Zahnscheiben auf Wellen oder
Zapfen.

Taperlock-Spannbuchsen sind in verschiedenen Außenabmessungen ausgeführt. Für jede Außenabmessung gibt es eine Vielzahl von Bohrungsgrößen für den entsprechenden Wellendurchmesser. 4-stellige Nummer zur Kennzeichnung der Außenabmessung und 2-stellige Nummer zur Angabe der Bohrungsgröße.



  Taper Lock Buchse   Material  EN-GJL 200 – DIN EN 1561
  1008 1108 1210 1215 1310 1610 1615 2012 2517 3020 3030 3525 3535 4040 4545 5050
Bohrungs- 10 10 11 11 14 14 14 14 16 25 35 35 35 40 55 70
durch- 11 11 12 12 16 16 16 16 18 28 38 38 38 42 60 75
messer 12 12 14 14 18 18 18 18 19 30 40 40 40 45 65 80
(mm) 14 14 16 16 19 19 19 19 20 32 42 42 42 48 70 85
  16 16 18 18 20 20 20 20 22 35 45 45 45 50 75 90
  18 18 19 19 22 22 22 22 24 38 48 48 48 55 80 95
  19 19 20 20 24 24 24 24 25 40 50 50 50 60 85 100
  20 20 22 22 25 25 25 25 28 42 55 55 55 65 90 105
  22 22 24 24 28 28 28 28 30 45 60 60 60 70 95 110
  24* 24 25 25 30 30 30 30 32 48 65 65 65 75 100 115
  25* 25 28 28 32 32 32 32 35 50 70 70 70 80 105 120
    28* 30 30 35 35 35 35 38 55 75 75 75 85 110 125
      32 32   38 38 38 40 60   80 80 90
            40 40 40 42 65   85 85 95
            42* 42* 42 45 70   90 90 100
                45 48 75
                48 50
                50 55
                  60

Innen-sechskant-schrauben (inch) 1/4 x 1/2 1/4 x 1/2 3/8 x 5/8 3/8 x 5/8 3/8 x 5/8 3/8 x 5/8 3/8 x 5/8 7/16 x 7/8 1/2 x 1 5/8 x 11/4 5/8 x 11/4 1/2 x 11/2 1/2 x 11/2 5/8 x 13/4 3/4 x 2 7/8 x 21/4
Anzug (Nm) 5,7 5,7 20 20 20 20 20 31 49 92 92 115 115 172 195 275
Buchsen-länge (mm) 22,3 22,3 25,4 38,1 25,4 25,4 38,1 31,8 44,5 50,8 76,2 63,5 88,9 101,6 114,3 127,0
Gewicht bei d2min 0,12 0,16 0,28 0,39 0,32 0,41 0,60 0,75 1,06 2,50 3,75 3,90 5,13 7,68 12,70 15,17

* Diese Bohrung ist mit Flachnut ausgeführt.
